Om laboratoria te helpen de taaiheid van staal te karakteriseren, een nieuw softwarepakket maakt analyse van geïnstrumenteerde Charpy-tests mogelijk, of Charpy-tests aangevuld met rekstrookjes, in overeenstemming met de normen van ASTM en ISO. De door NIST geïnstrumenteerde Charpy-analysesoftware, of NICAS, is gratis verkrijgbaar bij NIST als onderdeel van het Charpy Machine Verification Program.

Producenten en kopers in de structurele staalindustrie van 10 miljard dollar per jaar testen materialen vaak op hardheid en taaiheid, vooral voor toepassingen waar falen geen optie is. NIST produceert al lang referentiematerialen voor het kalibreren van testmachines. De Charpy-impacttest wordt gebruikt om de taaiheid te karakteriseren; het NIST Charpy-programma produceert en certificeert zowel monsters voor gebruik met impacttestmachines, en werkt direct met meer dan 1, 500 testlaboratoria per jaar om problemen te diagnosticeren die kunnen optreden tijdens verificatietesten.

Een standaard Charpy-test bestaat uit een slinger die van een bekende hoogte valt en een ingekeept exemplaar raakt. Na de breuk van het monster, het verschil tussen de hoogte tot waar de slinger stijgt en zijn oorspronkelijke hoogte geeft een maat voor de energie die wordt geabsorbeerd bij het breken van het monster.

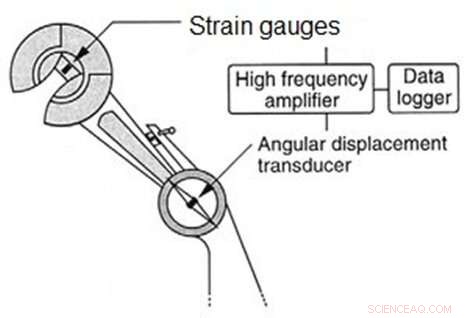

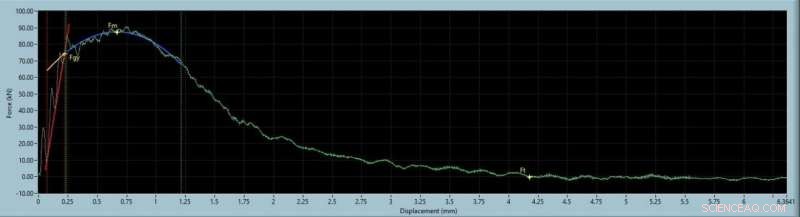

In de geïnstrumenteerde versie van de Charpy-test, rekstrookjes die zijn bevestigd aan het deel van de hamer dat het preparaat raakt, transformeren het in een krachtopnemer die een indicatie geeft van de kracht die op het preparaat wordt uitgeoefend tijdens de impact. Het kracht-tijdrecord afgeleid van een geïnstrumenteerde Charpy-spits biedt aanvullende informatie over de eigenschappen van het geteste materiaal, in vergelijking met een standaard (of niet-geïnstrumenteerde) impacttest.

Geïnstrumenteerde Charpy-testen vallen onder veelgebruikte internationale testnormen, zoals ASTM E2298 en ISO 14556. NIST heeft NICAS ontwikkeld ter ondersteuning van de analyse van geïnstrumenteerde Charpy-tests in volledige overeenstemming met ASTM E2298 en ISO 14456. De software maakt ook enkele handmatige handelingen door de gebruiker mogelijk.

De NICAS-software wordt gratis geleverd in de vorm van gecomprimeerde .zip-mappen die kunnen worden gedownload van het GitHub-softwareontwikkelingsplatform. De gecomprimeerde mappen moeten vóór de installatie worden gedownload en uitgepakt.

Het Charpy Analyzer-pakket bevat open source LabVIEW virtuele instrumenten, documentatie, en voorbeeldgegevensbestanden waarmee gebruikers hun gegevens in LabVIEW 16.0.1 of hoger kunnen analyseren. Op verzoek kunnen uitvoerbare bestanden worden verstrekt. Een uitgebreide instructiehandleiding (NIST IR 8302) begeleidt de gebruiker bij elke stap van de analyse.
